    沖擊工況下推土機工作裝置強度CAE分析

    發布于:2024-05-27 18:36
    CAE分析

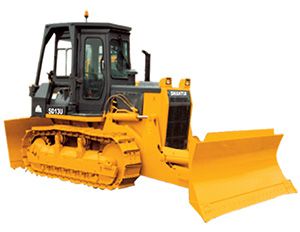

          推土機作為一種主要的工程機械,廣泛應用于建筑、筑路、水利、農林業和國防建設等土石方工程中。其作業工況不僅包括無沖擊作用的鏟運松散物料工況,也包括具有中度沖擊作用的掘開礦場工況和具有連續強沖擊作用的剝離重型石塊的惡劣工況〔弓〕。這種巨大的沖擊作用有可能導致機器的損壞,因此對于推土機為了在滿足強度要求條件下盡量減輕重量,提高經濟指標,有必要研究其強度CAE分析問題。
          到目前為止,國內推土機生產一般采用經驗設計或類比法設計。由于對各工況下推土機各零部件的應力狀況不了解,常常需取較大的安全系數,影響產品的經濟指標。現有產品的性能評價只有經過長期的試驗才能進行,這必然導致產品設計、試制周期長。因此有必要利用現代設計方法設計產品或評價現有產品性能。
          工作裝置是推土機的重要部件,它直接承受工作載荷,并將載荷傳遞至機體。它由推土板、頂推梁、撐桿和液壓油缸系統等組成。本文的目的在于評價上海—120推土機工作裝置在沖擊工況下的強度性能。
          現行的推土機工作裝置強度計算工況主要有。以下五種情況:
          1.1第一計算工況推土機中部頂到障礙物,其計算條件:
          1.1.1推土機在水平地面作業。
          1.1.2帶土的推土板從切削位置提升到運土位置。
          1.1.3推土機功率足夠大,在提升推土板的同時,以最大頂推力向前,即可能使推土機翹尾失穩同時履帶滑轉。
          1.2第二計算工況推土機中部突然頂到障礙物,其計算條件:
          1.2.1推土機在水平地面作業。
          1.2.2鏟刀于固定位置切土。
          1.2.3推土機功率不能在提供最大頂推力同時提升推土板。
          1.2.4推土機具有最大頂推力,并考察沖擊、慣性等動載因素,取動載系數ka=1.5,1.7,1。3第三計算工況推土板側角頂到障礙物(偏載)。其計算條件同第一計算工況。
          1.4第四計算工況液壓推土機鏟刀中部強制切土。
          1.4.1推土機在水平地面作業。
          1.4.2鏟刀中部頂在障礙物上,且全力向下施壓。
          1.4.3推土機功率足夠大,鏟刀在強制入土時以最大頂推力向前,即可能使推土機抬頭失穩同時履帶滑轉。
          1.4.4切削深度為零。
          1.5第五計算工況。
          液壓推土機鏟刀側角強制切土。其計算條件:
          1.5.1推土機在水平地面作業。
          1.5.2鏟刀側角頂在障礙物上,且全力向下施壓。
          1.5.3推土機功率足夠大,鏟刀在強制入土時以最大頂推力向前,即可能使推土機抬頭失穩同時履帶滑轉。
          1.5.4切削深度為零。
          有關資料表明,沖擊工況下推土機承受的作業載荷與車質量、速度成正比,遠大于正常工作載荷。考慮到我們現有試驗條件及參照以上計算工況,我們暫只選擇沖擊工況(包括正載沖擊和偏載沖擊)作為推土機工作裝置強度分析計算工況。在實際工作中這種工況是存在的,如推土機用于清除樹樁或剝離石塊。從作業載荷來講,這是一種極限工況。考慮到推土機實際工作中推土板與土壤的相互作用分布不易確定,我們在此僅考慮非鏟土下的沖擊工況。



                                                                                    專業從事機械產品設計│有限元分析│CAE分析│結構優化│技術服務與解決方案
                                                                                                                                                          杭州那泰科技有限公司
                                                                                  本文出自杭州那泰科技有限公司m.yw15777.cn,轉載請注明出處和相關鏈接!
