制動梁是鐵道車輛上最重要的部件之一，它的損傷故障對行車安全影響極大，尤其我國鐵路貨運不斷實施重載以來，制動梁方面的損傷故障顯得更為突出，成為一個不可忽視的問題.鐵路貨車組合式制動梁自問世以來，裝車后出現了許多的質量問題。制動梁是一個超靜定結構，在車輛運行中承受較大的交變載荷及沖擊力，制動時承受制動力以及車輪對閘瓦的反作用力，因此受力狀況較為惡劣。本文運用有限元分析對其強度進行了分析，并用實物進行了試驗驗證，以期為企業對組合式制動梁在強度依據方面提供參考。
      組合式制動梁適用于三大件式轉向架(滑槽式)，如圖所示，制動梁主要由閘瓦托、端頭、撐桿、弓形梁和支柱等五部分組成.其中端頭為整體式鍛件，兩端口處有加強肋，撐桿為外徑50 mm，內徑為30 mm的管材，弓形梁是直徑33 mm的棒材，3個零件通過熱套裝工藝組合成制動梁梁體.同時，用滑塊取代滾子軸在滑槽中導向和支撐，閘瓦托與梁體使用SFT折頭螺栓進行緊固。根據TB/T 1978-2007《鐵道貨車組合式制動梁》中相關規定，組合式制動梁在進行靜載荷試驗時，將制動梁兩端的閘瓦托支撐在模擬閘瓦上，載荷施加在支柱圓銷上.所需施加的試驗載荷包括撓度試驗載荷、永久變形試驗載荷、安全系數試驗載荷和切向載荷，各載荷的計算公式，為模擬輪對踏面作用在一個模擬閘瓦上的切向力，得到撓度試驗載荷、永久變形試驗載荷、安全系數試驗載荷，載荷計算結果與TB/T 1978-2007中所規定的數值一致。按照表中的相關規定進行加載，其靜載荷試驗安裝與加載示意圖如圖所示，試驗內容、試驗載荷、實際變形和允許變形如表所示。由表可知，試件撓度載荷試驗變形量均小于允許變形量，永久變形試驗和安全系數變形量也小于允許變形量，兩試件靜載荷試驗合格。

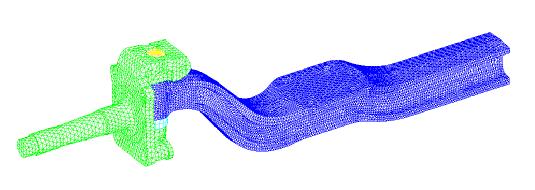

      由于制動梁支柱為非對稱結構，且屬于裝配體，故取制動梁整體來建立有限元模型.整個模型共包含5個面面接觸對，分別為：閘瓦托和端頭，端頭和撐桿，撐桿和弓形梁，弓形梁和支柱上部U型槽，支柱下部圓孔和撐桿；閘瓦托、端頭、撐桿、弓形梁和支柱均采用四面體實體單元進行結構離散.為保證計算精度，經過多次試算，直到前后兩次計算誤差小于5%為止，所確定制動梁有限元模型如圖所示，共離散為49210個節點，21644個單元。制動梁材質均為鋼性材料，計算時取彈性模量E=2.1Xe5 MPa，泊松比0.3。參照TB/T 1978-2007《鐵道貨車組合式制動梁》中撓度載荷試驗規定，在閘瓦托圓弧面上施加徑向約束；在支柱圓銷孔處施加撓度試驗載荷104.5kN，在Ansys Workbench軟件中按照軸承載荷施。由圖制動梁位移分布圖可見，組合式制動梁最大位移約為1.61 mm，該值與表中撓度載荷試驗中測得的最大變形量(平均值為1.62 mm)相一致，表明該文所建立有限元模型正確。
