星輪減速器具有結構緊湊、體積小、重量輕、傳動比大、傳動平穩、效率高、壽命長等性能特點，該產品可廣泛應用于機械、電力、礦業、冶金、建材、船舶、航空等領域。在應用的過程中，星輪減速器的失效形式引起人們的重視，其轉臂軸承的疲勞破壞為主要失效形式之一。由于轉臂軸承被安裝在行星齒輪上，轉臂軸承的破壞將直接影響行星齒輪的傳動性能。為了提高行星齒輪的傳動性能，提出對轉臂軸承進行有限元分析。

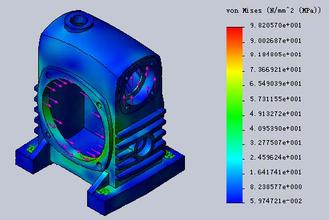

      隨著計算機技術的發展，有限元分析方法得到廣泛的應用。采用這種方法能夠得到轉臂軸承應力的分布情況，通過對轉臂軸承的定量分析和定性分析，能夠進一步分析轉臂軸承的損壞原因。本研究采用了ANSYS軟件，實現對轉臂軸承的組件有限元分析。
      轉臂軸承的組件由一個偏心套和兩個轉臂軸承組成。其模型如圖所示。實體建模的最終目的是劃分網格以生成節點和單元。劃分網格包括兩個步驟：
      1)定義單元屬性，
      2)定義網格類型并生成控制網格。
      劃分網格，由于模型的形狀和建模的方法不同，所劃分的網格形式也各不相同。最普遍的劃分方法是自由網格劃法，適應性強，可以對較復雜形狀的模型進行網格劃分，但是直接影響了計算機的運行速度，增加了計算機的運算量。為了提高運算速度，且保證求解精度，多數采用掃掠法和映射法來劃分網格。但該方法具有一定的局限性，只能對比較規則模型進行網格劃分。
      由于偏心套屬于不規則圖形，因此對它采用自由網格劃分，它的體單元是solid92，如圖所示。
      由于轉臂軸承的內外圈是通過一截面繞其軸線旋轉而成，因此對轉臂軸承的內外圈采用旋轉掃掠方法來劃分網格。首先選擇面單元plane45，對轉臂軸承的內外圈截面進行自由網格劃分，然后選擇體單元為solid92，對截面進行旋轉掃掠。其次對轉臂軸承的滾子采用的是自由網格劃分，選擇體單元為solid92，其劃分的網格模型如圖所示。
