耕整地是農業生產中的重要環節，它擔負著為作物種苗準備種床的重要任務。耕耘機就是眾多耕整地機械中的一種新型機械。立式回轉耕耘機由拖拉機動力輸出軸經傳動系統帶動若干個門字型轉子工作，每個門子型轉子由安裝在耙刀座上的個耙刀組成，轉子一邊旋轉，一邊隨拖拉機前進，從而切碎土塊，使耕層土壤松碎，有效地做到土壤上虛下實、保墑性好，目前在歐洲和日本廣泛使用。變速箱是立式回轉耕耘機上傳動動力的關鍵部件，其傳動性能對整個機組的工作性能和壽命都會產生很大影響。我國的齒輪傳動技術與世界發達國家相比還有相當大的差距，齒輪的強度和承載能力逐漸成為關注的焦點。
      本研究對立式回轉耕耘機變速箱的直齒圓錐齒輪在中建立幾何模型，通過的無縫連接接口將模型數據導入劃分網格，在保證圓錐齒輪施加約束和載荷后效果圖精度的同時，允許使用不規則的形狀，且有相同的位移形狀，適用于曲線邊界的建模有二次方位移和能很好劃分不規則網格的優點，對直齒圓錐齒輪進行網格劃分后，再對其進行詳細的受力和變形有限元分析。
      重要的三維造型軟件，其采用了模塊方法，可以分別進行模型的草圖繪制、零部件的制作和裝配設計等。可以用在真實的齒輪傳動建造前建立，整個機械系統的虛擬樣機軟件是融結構、流體聲場分析于一體的大型通用有限元軟件，它能與多數軟件接口，能夠實現分析數據的共享和交換。有限元法是一種數值解法，具體做法是：將問題域劃分成許多形狀簡單的單元，然后將己知物理規律應用于各單元，建立單元方程，并將這些單元方程聯立起來，形成整個系統的線性代數方程組，求解這個方程組就能得到所要的常變量為了使在建模型順利導入分析軟件，配置接口是完全必要的通過配置接口將在所建模型導入。
      對圓錐齒輪進行靜力分析，根據有限元模型假設，忽略輪齒嚙合時齒面間的摩擦力，則作用力將垂直于齒面并沿接觸線方向分布。為了簡化分析，確定輪齒的接觸為面接觸，施加載荷為面壓力，施加位置選擇在一個齒面上。

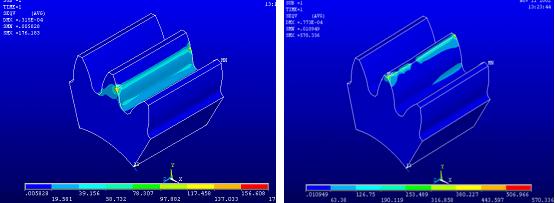

      進入求解器后，首先要做的是定義求解的類型。通過施加載荷使圓錐齒輪產生變形，每個節點的應力和應變通過不同的顏色反映在實體模型上。完成求解后，利用軟件生成的結果文件進行后處理。要注意的是，對于齒輪這樣的旋轉件，在柱坐標下查看結果比較方便。
      在中單位要統一，輸入材料屬性的數值，彈性模量為，泊松比為采用二次六面單元，在保證圓錐齒輪施加約束和載荷后效果圖精度的同時，分析過程中允許使用不規則的形狀，且有相同的位移形狀，適用于曲線邊界的建模使用自由化命令對圓錐齒輪進行網格劃分。
