近年來，大量集貿市場、活動中心和簡易廠房采用了鋼網架屋頂結構。在鋼網架屋頂結構的相關設計參數初步確定后，如何對參數的可行性和結構的可靠度進行評價是個重要問題。目前在很多建筑設計院中采用中國建筑設計研究院開發的ＰＫＰＭ軟件進行檢算。本研究基于有限元理論，利用ANSYS軟件對鋼網架結構進行有限元分析建模、劃分網格、加載并求解，對該結構的變形和強度進行檢算。
      某集貿市場的屋蓋為鋼網架結構，由簡支的鋼網格組成，接頭設置在網格的交點處。整個屋蓋為32ｍ×32ｍ，由16×16個網格組成，每個網格為2ｍ×2ｍ，網格高1ｍ。所有網格都采用標準構件拼裝而成，包括角鋼、鋼板和中空方鋼，接頭為鋼板加螺栓組成，接頭板厚10ｍｍ，螺栓為Ｍ20型。屋蓋頂部采用鋼屋面板作為防水材料，厚1.6ｍｍ。
      該集貿市場屋蓋鋼網架結構的平面和立面布置圖如圖所示，鋼網架結構的上、下弦桿，斜桿和豎桿所采用的型鋼如圖所示，進行計算所用到的參數如表所示。
      通過方程的求解，可得到鋼網架結構各節點的位移和結構內各桿件的軸力。本研究鋼網架結構各節點的位移對應著結構的變形，鋼網架結構內各桿件的軸力對應著結構的強度，結構變形及其強度正是本設計的2個重要指標。有限元理論的具體應用和結構相關參數的求解分析見下文。
      在對具體問題進行有限元分析時，首先要做的就是針對相應問題建立適當?shù)挠邢拊�模型，由�?jié)點和單元構成的有限元模型與結構系統的幾何外形是一致的，其中最主要的是單元類型和形狀的選擇，以及網格的劃分。
      由于鋼網架屋頂結構中各桿件在端點處通過螺栓、鉚釘、銷釘或焊接而連接在一起，故本研究在建模前進行2點假設：一是各桿件均由光滑的桿件和球形節點連接在一起，而且只要連接構件的中心線相交于一點，通過螺栓或焊接而連接的節點都看作光滑的銷釘(無彎曲)；二是所有外荷載均施加在節點上。
      啟動ANSYS程序，依次定義材料、結構實常數和分析單元的類型。打開link1實常數對話框，添加4種link1單元的實常數，鋼網架屋頂中上、下弦桿、豎桿和斜桿的截面積分別為0.001 952ｍ2、0.001 35ｍ2、0.000 7ｍ2和0.000 389 2ｍ2。然后輸入鋼材的彈性模量2×1011及其泊松比0.3，關閉材料本構模型對話框，建立該鋼網架屋頂結構的有限元模型，如圖所示。
      在建立了有限元模型之后，就可以對模型施加荷載并求解。施加荷載是進行有限元分析的關鍵步驟之一，可直接對實體模型施加荷載，也可以對網格劃分之后的有限元模型施加荷載。本研究采用后者，對網格劃分完畢后的有限元模型進行了加載。在ANSYS中對模型施加荷載，可有多種方法，而且通過荷載步選項，可以控制求解過程中如何使用荷載。荷載包括邊界條件和模型內外部的作用力，在結構分析中通常有：位移、力、彎矩及溫度等。本研究中采用的外荷載為施加于節點上的集中力，邊界條件為在模型左端相應節點處ｘ、ｙ兩方向無位移(固定鉸支座)，在右端相應節點處ｙ方向無位移(活動鉸支座)。

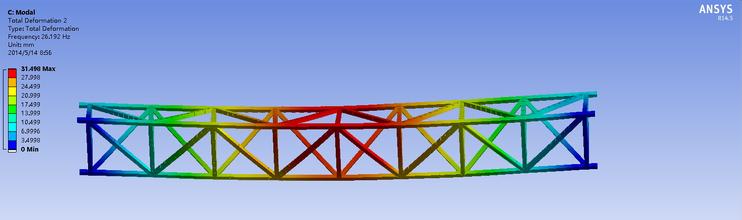

      根據鋼網架屋蓋結構的實際受力情況，對結構模型進行加載模擬，在下弦桿各節點處施加方向向下、大小為352.6ｋＮ的力，在上弦桿中間部分各節點處施加方向向下、大小為806.4ｋＮ的力，在上弦桿兩端節點處施加方向向下、大小為403.2ｋＮ的力，加上外荷載和相應邊界條件后的鋼網架結構有限元模型如圖所示。
