循環水泵房是火力發電廠水工構筑物中結構形式較為復雜，投資造價相對較高的單體構筑物，隨著我國火力發電技術的發展，高效、節能的600MW級及以上大機型的火力發電機組逐漸成為我國新建或擴建電廠的主力機型，而為其提供冷卻水服務的循環水泵房也趨向大型化及復雜化，僅僅依靠傳統的計算方法，將復雜的受力構件體系簡化為單元板塊進行手工計算的方法已經不能較為合理地解決問題。通過采用空間有限元分析計算程序對大型復雜的循環水泵房進行整體結構分析方法，綜合考慮各構件的變形協調關系，優化結構方案，并根據有限元程序分析結果，直接、快捷地運用于工程設計，已成為一種趨勢。

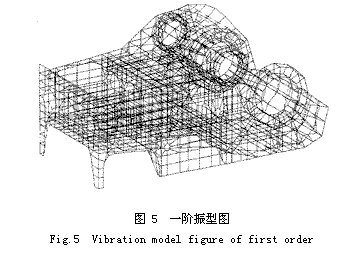

      本研究主要對某大型岸邊循環水泵房結構設計采用MIDAS大型空間有限元計算程序進行有限元分析，并根據其結果分析開展結構設計。
      某大型火力發電廠為“上大壓小”工程，其前身為以燃用當地劣質煤為主的坑口火電廠，該火電廠位于紅水河左岸的巖溶洼地內，建于1967年，原有8臺機組，總裝機容量505 MW，2001-2004年間，原1,2,3號機組運行期滿退役，經拆除后在原址改擴建2臺330 MW機組，到2004年底，全廠共有7臺機組，總裝機容量1 130 M W， 2006年后電廠根據國家能源產業政策的規劃，將在原電廠位于紅水河左岸的老生活區場地上以“上大壓小”方式，關停4,5,6,7,8號機組，建設2x670MW國產超臨界凝汽式燃煤機組。本工程采用直流供水系統，通過建設在岸邊的循環水泵房內的循環水泵抽取紅水河河水向循環冷卻水系統一凝汽器、水一水冷卻器等提供冷卻水。
      本工程岸邊循環水泵房布置在紅水河北岸(左岸)電廠已有的2號、3號取水泵房之間的灘地上，泵房區域現有地面標高約84.50，95.50m(高程系采用1956年黃海高程系，下同)。根據業主的要求，本期2x670 MW機組與2x330 MW機組改建的岸邊循環水泵房聯合布置，兩泵房之間設伸縮縫，自成一體，根據工藝專業的布置要求，本期工程岸邊循環水泵房的進水間和泵房合體布置，泵房下部布置的總寬度主要受單個流道寬度的控制，每2臺水泵流道對應1臺670 MW機組，本期工程2x670 MW機組共有4條流道，流道凈寬5m，泵房(含進水間)平面尺寸為29.60 mx33.40 m，水泵房底板頂面標高均為74.50 m，運行層標高為105.73 m，水泵房的凈高為31.23 m，沿其豎直方向自下而上分有流道層、水泵層及運行層。
      擬建江邊循環水泵房位于紅水河左岸岸邊的一級階地及二級階地前緣，根據鉆探揭露的巖土層資料，擬建區巖土層有第四系填土層,、沖洪積層及溶洞堆積層，粘土、下伏基巖為二疊系上統合山組，夕隧石條帶灰巖和下統茅口階灰巖，由于本泵房埋深較深，底板均放置于巖石上。
