液壓支架是綜采機械化關鍵設備之一，起到維護頂板、提供安全操作空間、沿工作面推進綜采設備，從而實現機械化采煤。隨著綜采技術的提高，大功率超重型采煤設備的應用對推溜力提出了更高的要求，而推移耳座為推溜、拉架提供動力支點，其推移耳座的結構形式及強度分析可靠性直接影響著綜采“三機”高產高效工作的可靠性。由于推移耳座選擇不當而導致受力狀態不理想，液壓支架推移裝置常見的損壞形式有：由于推移耳座變形和斷裂導致推移裝置失效，活塞桿或推桿彎曲等致使推移桿損壞。
      在綜采設備中，推移桿、輸送機連接耳、推移千斤頂和推移耳座相互連接構成推溜拉架裝置，通過以推移耳座為支點，靠推移千斤頂的伸縮實現移架和推溜。推移耳座的結構形式直接決定著推移方向的可控性及推移力的實現。液壓支架設計中，整體箱式長推移桿適用于多種高效工作面，結構簡單，可靠性好，能有效防止支架和輸送機下滑。整體箱式底座的推移耳座主要采用3種形式：(1)形式1推移耳座焊接在底座主肋板上，與推移千斤頂相連接要求小，并由銷軸固定。安裝尺寸配合少，安裝空間，結構簡單，適合整體結構緊湊的液壓支架選用。拉架時銷軸直接承受外載荷。(2)形式2結構相對復雜，加工工藝難度加大，推移千斤頂不易脫出，拉架時銷軸不直接受力，推移耳座母材承受拉架力。考慮推移千斤頂的安裝和拆卸，設計時要求預留空間大。(3)形式3結構復雜程度介于形式1與形式2之間。能夠很好地限制推移千斤頂的滑動，不易脫出。但受結構形式及空間限制，安裝拆卸推移千斤頂時不方便。具備形式1與形式2的其他優點。

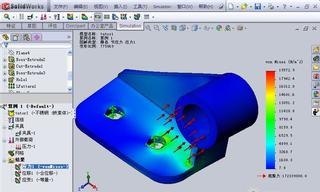

      COSMOS Works是一種基于有限元分析的設計分析軟件，作為Solidworks的插入式分析軟件，功能強大，計算精確。應用此軟件，可方便地進行工程分析，從而最大限度地縮短設計周期，降低測試成本，提高產品質量。FEA求解器通過將對單個單元的簡單解綜合成對整個模型的解來近似得到期望的結果。利用FEA求解問題的3個步驟：①預處理定義分析類型、材料屬性、載荷和約束，并將模型劃分成有限單元；②求解計算所需要的結果；③后處理分析結果。以某型四柱支撐掩護式支架為例，設計如前所述3種形式的推移耳座，并通過COSMOSWorks進行結構強度分析比較。
