    基于HyperWorks貨車車架的強度分析

    發布于:2016-05-29 18:12
    強度分析

          車架作為汽車的承載主體,承受著來自車內外的各種載荷,因此車架應具有足夠的強度來保證汽車的行駛和安全性能,所以將對貨車車架進行強度分析。
          本研究以某款載貨車車架為研究對象,以HyperMesh為有限元前處理工具,建立以殼單元為主,多種單元形式相結合的有限元分析模型。求解器采用Radioss進行計算,后處理工具采用HyperView進行分析判斷。
          通過車架強度仿真分析,知悉車架在各個工況下的應力分布情況,有利于設計人員進行結構優化,使車架強度滿足整車性能要求。

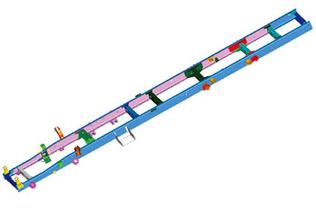

          本研究的車架為邊梁式螺栓連接和鉚釘連接車架,兩側為沖壓縱梁與鑄造前伸梁相結合,中間有沖壓變速器橫梁、尾梁和若干管橫梁,其中管橫梁以焊接法蘭板的形式裝配在縱梁上。
          將車架CATIA三維模型轉換為.tp格式,導入HyperMesh進行前處理工作。建立車架的有限元分析模型時,飯金件用殼單元模擬,單元平均尺寸10mm,以四邊形為主,含少數三角形單元,鑄造件用四面體單元模擬,單元平均尺寸5mm。對于螺栓連接和鉚釘連接,采用剛性單元rbe2與梁單元car相結合的形式,避免出現局部剛度突變,提供較好的局部剛度效果。前軸、后橋則簡化為beam梁單元。
          根據載貨車車架的實際受力情況,將貨物質量以均布載荷的形式加載到副車架上,隨車附件質量按實際安裝和固定位置,在幾何重心位置模擬質心單元,其它結構件的自重通過軟件定義密度即可。
          用HyperMesh進行前處理時,將確定的車架靜態垂向、轉彎、扭轉和制動四種工況下的邊界條件和載荷編輯錄入。通過求解器Radioss進行計算,采用HyperView進行分析判斷,考察各工況下車架縱梁、橫梁和鑄件等的應力分布情況,為設計提供理論依據。
